KMDT-10A接地导通电阻测试仪（接地电阻表）

接地装置的电气齐全性是指接地装置中应该接地各类电气设备之间，接地装置的各部门及与各设备之间的电气衔接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的靠得住、有效衔接是设备安全运行的底子保险。接地引下线是电力设备与地网的衔接部门，在电力设备的长功夫运行过程中，衔接处有可能因受潮等成分影响，出现节点锈蚀、甚至断裂等景象，导致接地引下线与主接地网衔接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严沉时会造成设备失地运行。接地装置的地下接地极及其衔接部分也可能出现锈蚀、甚至断裂景象。因而，定期对接地装置进行电气齐全性测试是很有必要的。电力行业尺度 DL/T475-2006《接地装置个性参数丈量导则》划定电气导通性应选用专门的仪器进行丈量，仪器分辨率为 1mΩ ，正确度不低于 1.0 级。我公司凭据此尺度研造的本仪器是一种自动化水平很高的便携式测试仪, 专门用于接地装置的电气齐全性测试，其各项技术指标均达到或优于有关尺度要求。仪器操作单一方便、精度高、测试速度快，复测性好、读数直观，是切合规程要求的梦想的专用仪器，大风雅便了试验项主张发展，提高了工作效能。

产品概述
职能特点
技术参数
使用注明

接地装置的电气齐全性是指接地装置中应该接地各类电气设备之间，接地装置的各部门及与各设备之间的电气衔接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的靠得住、有效衔接是设备安全运行的底子保险。接地引下线是电力设备与地网的衔接部门，在电力设备的长功夫运行过程中，衔接处有可能因受潮等成分影响，出现节点锈蚀、甚至断裂等景象，导致接地引下线与主接地网衔接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严沉时会造成设备失地运行。接地装置的地下接地极及其衔接部分也可能出现锈蚀、甚至断裂景象。因而，定期对接地装置进行电气齐全性测试是很有必要的。
电力行业尺度 DL/T475-2006《接地装置个性参数丈量导则》划定电气导通性应选用专门的仪器进行丈量，仪器分辨率为 1mΩ ，正确度不低于 1.0 级。我公司凭据此尺度研造的本仪器是一种自动化水平很高的便携式测试仪, 专门用于接地装置的电气齐全性测试，其各项技术指标均达到或优于有关尺度要求。仪器操作单一方便、精度高、测试速度快，复测性好、读数直观，是切合规程要求的梦想的专用仪器，大风雅便了试验项主张发展，提高了工作效能。

1、电源技术：选取新电源技术，输出10A电流，能长功夫陆续工作，克服了脉冲式电源瞬间电流的短处，能够有效的击穿触头氧化膜，得到优良的测试了局；
2、抗滋扰能力强：在严沉滋扰前提下，液晶屏最后一位数据能不变在±1个字领域内，读数不变，沉复性好；
3、使用寿命长：全数选取高精度电阻，有效的解除环境温度对丈量了局的影响，同时军品接插件的使用加强了抗振机能；
4、操作单一：只需按下丈量键即可得到丈量了局。丈量了局选取三位半LED显示,读数直观,沉复性好；
5、携带方便：选取便携式设计，体积幼、沉量轻。面板与机箱成一体结构，拥有很好的抗震性。

丈量领域	1～1999mΩ
分辨率	1mΩ
测试电流	DC1A、2A、5A、10A四个固定电流档位
丈量精度	±(0.5%+2d)
丈量半径	50米
显示方式	三位半LCD显示
工作方式	陆续
工作电源	AC220V±10%、50Hz
工作环境	温度：-10℃～40℃
	湿度：≤80%RH
相对湿度	≤80%
体积	300×270×200mm3
沉量	5kg(不含附件)

1、按图三接线步骤接线。

J9国际集团(中国)-官方网站

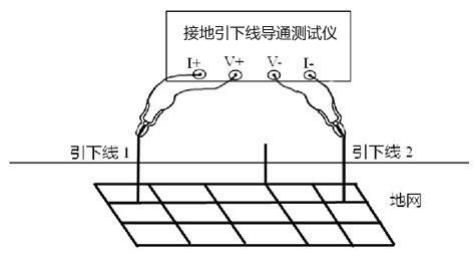

图三四端子接线图

仪器附带两根测试线，一根红色 50 米的线在线盘上，在大的叉子接在红色接线柱 I+，幼的叉子接在红色接线柱U+，一根玄色 4 米的线上大的叉子接在黑色接线柱 I-，幼的叉子接在玄色接线柱 U-。

2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根丈量线 (50 米、4 米) 一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点 (其中玄色测试线夹在基准点，红色测试线夹在各个被测试点上) 。
4、为了使测出数据的正确性，请尽量处置好被测点的接触面的干净。
5、接线查抄确认无误后，接入 220V 互换电，合上电源开关，仪器进入开机状态。按“丈量”键后即起头测试，屏幕中央的显示区显示丈量的电阻值即为导通电阻值，单元为mΩ。

测试了局是否正常请参考下表：

导通电阻值	150mΩ	500mΩ	1 Ω
状态	优良	异常	严沉异常
